親水涂料

文字：[大][中][小] 2016-03-17 10:40:00 瀏覽次數(shù)：1857

一鍵分享

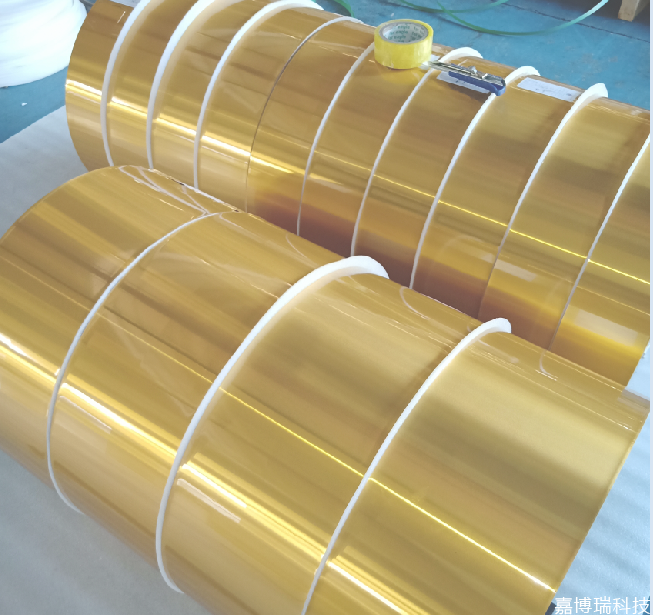

親水鋁箔專用涂料

我公司研發(fā)生產(chǎn)的親水鋁箔專用涂料，系由熱固性高分子樹脂、水溶性改性樹脂調(diào)配而成的有機(jī)水性涂料，適用于帶鋼生產(chǎn)線采用的輥涂法使用，作為空調(diào)熱交換器中鋁箔表面的封閉防腐和親水化處理．該產(chǎn)品具有優(yōu)越的涂層性能及優(yōu)良的施工性能．

技術(shù)指標(biāo)

JBR-200D 水性底漆

項(xiàng) 目	內(nèi) 容
外觀	乳白色液體（可依客戶要求配色）
黏度 25℃/s（4＃福特杯）	13-14
固含量％（120℃/30min）	25±1
PH值	8.0-9.0

JBR-300M 親水面漆

項(xiàng) 目	內(nèi) 容
外觀	微黃微濁或透明液體
黏度 25℃/s（4＃福特杯）	12±2
固含量％（180℃/30min）	10±1
PH值	4±1.5

涂裝工藝及條件

(1) 工藝流程：開卷→脫脂→水洗→干燥→輥涂JBR-200D底漆→烘烤固化涂膜→輥涂JBR-300M親水面漆→烘烤固化涂膜→收卷.

(2) 使用方法：JBR-200D水性底漆根據(jù)工藝情況加純水或去離子水稀釋以獲最佳外觀．JBR-300M親水面漆根據(jù)客戶要求分單組份和雙組份，單組份直接使用．雙組份AB組份混合攪拌均勻即可使用．

(3) 涂層厚度：JBR-200D: 1±0.1 g/㎡(干膜) JBR-300M：0.2±0.05 g/㎡（干膜）

(4) 固化溫度：JBR-200D: 225-230℃ JBR-300M: 240-245℃ (金屬溫度PMT)

涂層性能

項(xiàng) 目	內(nèi) 容
附著力	A：網(wǎng)格試驗(yàn)　Ｂ：5mm杯突試驗(yàn)　Ｃ：Ｔ型彎曲試驗(yàn)　100％不脫落
耐堿性	在20％的NaOH溶液中(20±1℃)浸泡3min 無(wú)腐蝕
耐鹽霧性	鹽霧試驗(yàn)500小時(shí)≥9.8級(jí)，表面無(wú)大面積白粉或褐色出現(xiàn)
耐溶劑性	在85℃的三氯乙烯中煮10min，涂層不脫落
耐熱性	200±5℃/10min 不變色 300±5℃/10min 微變黃
耐油性	壓榨油浸泡24小時(shí)→150℃/5min→冷卻至室溫→網(wǎng)格試驗(yàn) 100％不脫落
初始親水性	≤5o (用接觸角測(cè)定儀直接測(cè)定)
持續(xù)親水性	連續(xù)流水200小時(shí)≤25o 干濕循環(huán)300次以上≤25o
